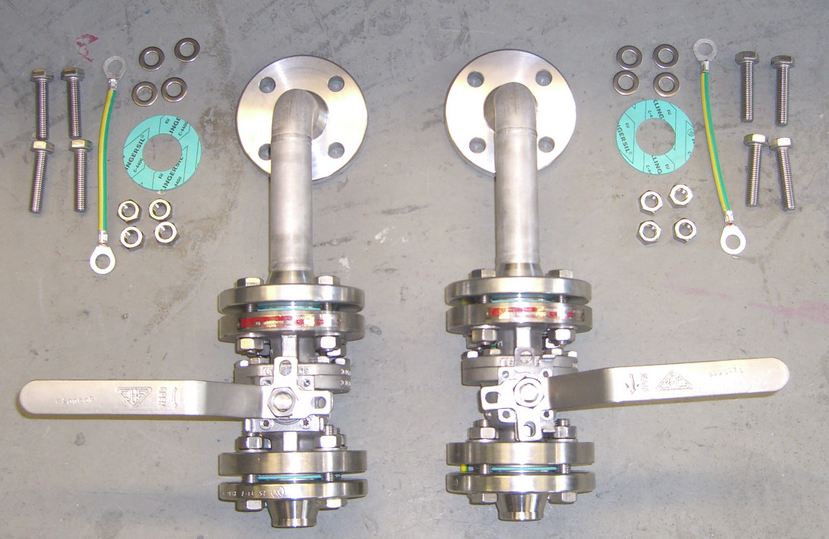

Hochpunkt / Tiefpunkt Baugruppe
bestehend aus einer Ausführung OBEN und UNTEN, komplett montiert.
Bestandteile:
2 Stk. Rohrbogen DN 25 PN 16 mit Flansche
2 Stk. Kugelhahn handbetätigt DN 25 PN 16
2 Stk. Anschweißflansch DN 25 PN 16
4 Stk. Flachdichtung für DN 25 nach DIN 2690
4 Stk. Kabel f. Potentialausgleich
(Flanschüberbrückung)
Material:
Rohrleitungen: Edelstahl (gebeizt)
Fittings: Edelstahl (gebeizt)
Armaturen: Edelstahl
Lackierung: ohne Farbgebung
Gewicht: 18,4 kg
Lose Beistellteile je Baugruppe:
2 Stk. Flachdichtung für DN 25 nach DIN 2690
2 Stk. Kabel f. Potentialausgleich
(Flanschüberbrückung)
8 Stk. Skt.-Schraube M12x55 DIN933
8 Stk. U-Scheibe 13 DIN125
8 Stk. Skt.-Mutter M 12 DIN934
Gewicht inkl. Beistellteile: 19,5 kg
nach Zeichnung: G-1008-000A-4
