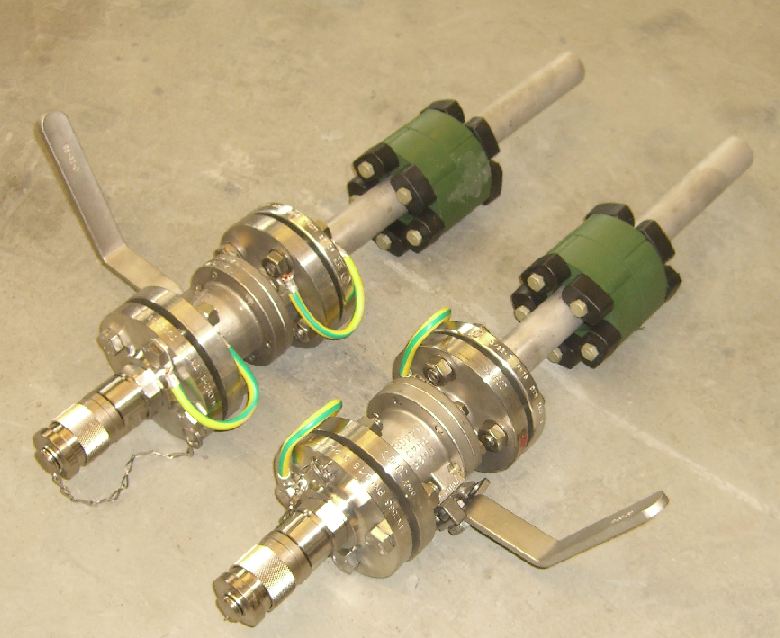

High-LowPoint-PIT-BOX Baugruppe
komplett montiert.
Bestandteile:
2 Stk. Rohr DN 25 PN 16 mit Flansch
2 Stk. Kugelhahn handbetätigt DN 25 PN 16
2 Stk. Gewindeflansch DN 25 PN 10 mit G 1" IG
DIN2566
2 Stk. Verschlusskupplung DN 12,
mit Anschluss zylindrisches
Whitworth-Rohrgewinde,
nach DIN ISO 228, Außengewinde G 1 A
1 Stk. Staubstecker, druckdicht
Material: Oberfläche chem. vernickelt
2 Stk. Verschlussnippel DN 12,
mit Anschluss zylindrisches
Whitworth-Rohrgewinde,
nach DIN ISO 228, Außengewinde G 1 A
2 Stk. Staubkappe, druckdicht
Material: Stahl, Oberfläche chem. vernickelt
4 Stk. Flachdichtung für DN 25 nach DIN 2690
4 Stk. Kabel f. Potentialausgleich
(Flanschüberbrückung)
Material:
Rohrleitungen: Edelstahl (gebeizt)
Fittings: Edelstahl (gebeizt)
Armaturen: Edelstahl (bzw. Stahl vernickelt)
Lackierung: ohne Farbgebung
Gewicht: 20 kg
Lose Beistellteile je Baugruppe:
2 Stk. Ringe a´ 5 Glieder LS-340-O für Medienrohr DA 33,7 mm und Mauerhülse DA 101,6 x 2,9 mm
Gewicht inkl. Beistellteile: 21 kg
nach Zeichnung: G-1007-000A-4
