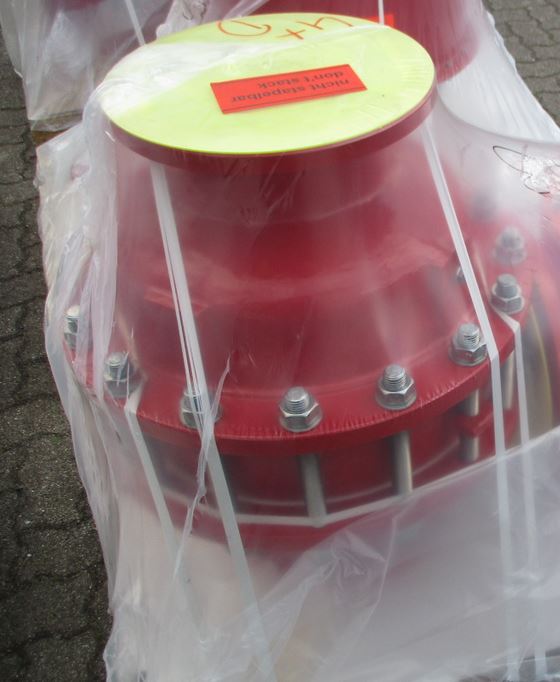

Detonationssicherung PROTEGO® DA-SB-400/200-IIA-P1,1
beidseitig wirkend
Schutzsystem mit Baumusterprüfbescheinigung
nach Blatt: DA_SB_KA_4_D.pdf
Flanschanschlüsse: DN 200
gebohrt nach DIN EN 1092-1, PN 16
Form B1
Many International Patents, a. o.:
U.S. Patent No. 6,342,082
U.S. Patent No. 6,409,779
R.O.C. Patent No. 130 421
Gehäusebaugruppe
Gehäuse: 1.0619
Dichtung: PTFE
Schrauben/Muttern: A4
PROTEGO® Flammensicherung
FLAMMENFILTER® Käfig: 1.0619
FLAMMENFILTER® Satz - 6fach: 1.4310
FLAMMENFILTER® Spaltweite: 0,7 mm
Zwischenlage: 1.4571
Schraube/Mutter: A4
Baumusterprüfbesch.-Nr. : IBExU11ATEX2032X
Explosionsgruppe : IIA
Normspaltweite : > 0,90 mm
Max. zul. Betriebstemperatur : 60° C
Max. zul. Betriebsdruck : 1,1 bar abs.
Besonderer Hinweis: Bitte beachten Sie, dass Detonationssicherungen niemals an Gaspendelleitungen größerer Nennweite angeschlossen werden dürfen.
Sollte ein stabilisiertes Brennen der Flammensicherung der Detonationssicherung der Gaspendelleitung durch die Zwangsförderung des Ventilators möglich sein, dann sind die Detonationssicherungen mit einem geeigneten Temperatursensor auszurüsten und eine Abschaltung im Sinne der Baumusterzulassung vorzusehen!
