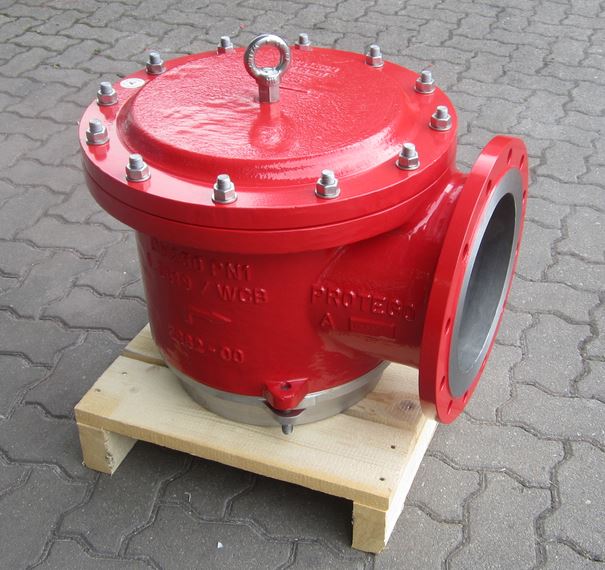

Unterdruckventil PROTEGO® SV/E-250-IIB3
deflaggrationssicher
Schutzsystem mit Baumusterprüfbescheinigung
Flanschanschlüsse: DN 250
gebohrt nach DIN EN 1092-1, PN 10 Form B1
Konformität gemäß: ATEX-Richtlinie
Einstelldruck : - 2,0 mbar
Volumenstrom bei Auslegungsdruck: 1300 m³/h
Auslegungsdruck : - 2,2 mbar
Gehäusebaugruppe:
- Gehäuse : 1.0619
- Ventilsitz : 316 SS/1.4571
- Deckel : 1.0619
- Dichtung : PTFE
- Schrauben/Muttern : A2
PROTEGO Flammensicherung:
- FLAMMENFILTER Käfig : 1.4408
- FLAMMENFILTER : 1.457
- FLAMMENFILTER Spaltweite : 0,9 mm
- Schraube/Mutter : A4
Unterdruckventilteller:
- Ventiltellerhaube : EN AW-5754/HC
- Abdichtung : FEP
- Spindelführung : 316 SS/1.4571
- Sechskantmutter : A4
- Gewicht : 316 SS/1.4571
Stückgewicht: ca. 96 kg
Baumusterprüfbesch.-Nr.: : IBExU02ATEX2040X
Explosionsgruppe : IIB3
Normspaltweite : >= 0,65 mm
Max.zul.Betriebstemperatur : 60° C
