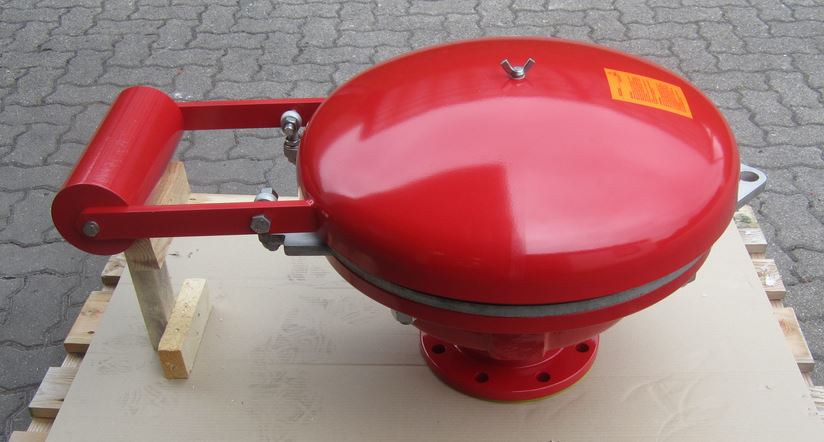

Überdruckventil PROTEGO® BE/HR-D-400/150-IIA
deflagrations- und dauerbrandsicher
Schutzsystem mit Baumusterprüfbescheinigung
Flanschanschlüsse: DN 150
gebohrt nach DIN EN 1092-1, PN 16 Form B1
Gehäusenenndruck PN 1
Konformität gemäß: ATEX Richtlinie
Einstelldruck : + 10,0 mbar
Volumenstrom bei Auslegungsdruck: 937 m³/h
Auslegungsdruck : + 14,0 mbar
Gehäusebaugruppe:
- Gehäuse : 1.0619
- Ventilsitz : 316 SS/1.4571
- Abdeckhaube : Stahl
- Gegengewicht : 1.0460
- Schrauben/Muttern : A4
- Schmelzelement : 316 SS/1.4571/Newton
- Kondensatsicherung -2fach: 1.4571
- FLAMMENFILTER Spaltweite : 0,5 mm
PROTEGO Flammensicherung:
- FLAMMENFILTER Käfig : 316 SS/1.4571
- FLAMMENFILTER : 1.4571
- FLAMMENFILTER Ringe : 316 SS/1.4571
- FLAMMENFILTER Spaltweite : 0,5 mm/0,3 mm
- Schrauben/Muttern : A4
Überdruck-Ventilteller:
- Ventiltellerhaube : 316 SS/1.4571
- Abdichtung : FEP
- Spindelführung : 316 SS/1.4571
- Sechskantmutter : A4
- Gewicht : 316 SS/1.4571
Stückgewicht: ca. 145 kg
Baumusterprüfbesch.-Nr. : IBExU03ATEX2153X
Explosionsgruppe : IIA
Normspaltweite : > 0,90 mm
Max.zul.Betriebstemperatur : 60° C
